Verschillende benchmarks van mijn systeem.

3DMark (2013) vervolg

Door Spekkie88 op zondag 7 april 2013 15:22 - Reacties (0)
Categorie: Benchmarks, Views: 2.399

Aangezien blijkbaar niet alles in 1 post past zijn hier de resultaten van de trifire opstellingen en conclusie van de vorige post
5970 + 5870 @5870 16x4x
Cloud Gate
Score22364
Graphics score76034
Physics score6444
Graphics test 1285,05
Graphics test 2393,47
Physics test20,46





Fire Strike
Score2437
Graphics score3688
Physics score9199
Graphics test 145,21
Graphics test 29,74
Physics test29,20
Combined test2,44





En hier zien we de Fire Strike scores volledig instorten. De exacte reden waarom kan ik helaas niet beantwoorden...
5970 + 5870 @5870 16x16x
Cloud Gate
Score23004
Graphics score77430
Physics score6648
Graphics test 1293,17
Graphics test 2395,59
Physics test21,10





Fire Strike
Score2436
Graphics score3641
Physics score9225
Graphics test 144,91
Graphics test 29,61
Physics test29,28
Combined test2,48





De verschillen tussen de trifire opstelling waarbij de 5870 in een pci-e 4x of 16x slot zit zijn in Fire Strike compleet verwaarloosbaar en bij Cloud gate zie je een lichte stijging van 2-8fps in de Graphics tests in het voordeel van de 16x/16x opstelling.
5970 + 5870 OC 16x4x
Cloud Gate
Score22844
Graphics score79130
Physics score6546
Graphics test 1282,68
Graphics test 2439,44
Physics test20,78





Fire Strike
Score2642
Graphics score4166
Physics score9134
Graphics test 150,10
Graphics test 211,06
Physics test29,00
Combined test2,56





Opmerkelijk is hier dat overclocken van de 3 gpu's er voor zorgt dat in Graphics test 1 van Cloud Gate slechter presteert dan zonder overclock, echter weet de 2e test dan weer wel te profiteren van de overclock.
5970 + 5870 OC 16x16x
Cloud Gate
Score23108
Graphics score80468
Physics score6612
Graphics test 1288,47
Graphics test 2444,46
Physics test20,99





Fire Strike
Score2741
Graphics score4318
Physics score9232
Graphics test 151,59
Graphics test 211,47
Physics test29,31
Combined test2,66





Wederom weet de 1e Grapics test van Cloud Gate geen gebruik te maken van de overclock. De rest van de graphics tests in zowel Cloud Gate als Fire strike weten wel een hogere fps te noteren zij het marginaal ten opzichte van de 16x/4x configuratie.

Conclusie

Ondanks dat crossfire en trifire lekker werken in Cloud Gate, zijn de resultaten in Fire Strike niet om over naar huis te schrijven gezien crossfire niet bijzonder goed schaalt, maar trifire het volledig af laat weten door lagere scores neer te zetten dan een enkele 5870. Het enige waar trifire verbetering laat zien ten opzichte van een enkele 5870 is de 1e graphics test van Fire Strike, Wat mij sterk doet vermoeden dat 1GB VRam per gpu te weinig is voor Fire Strike.

Op korte termijn zal ik ook een test draaien van firestrike met een lagere resolutie om te kijken of ik daarmee het geheugen gebruik naar beneden kan krijgen en bekijken of te gevolgen heeft voor de belasting van het systeem.

3DMark (2013)

Door Spekkie88 op zondag 7 april 2013 11:19 - Reacties (0)
Categorie: Benchmarks, Views: 1.971

Inleiding

Na veel ploeteren, loze beloftes, tegenslagen en onvoorziene omstandigheden is het dan eindelijk zo ver: De eerste benchmark!

Ik bijt de spits af met 3DMark (2013), zoals de titel al doet vermoeden.
Ik heb mijn best gedaan zoveel mogelijk aspecten van mijn systeem uit te lichten die wellicht invloed hebben op de grafische prestaties in deze benchmark.

Tijdens het uitvoeren van de tests heb ik gebruik gemaakt van de 13.2 Beta drivers. Ondanks dat de 13.3 drivers zijn uitgekomen tijdens het testen heb ik besloten niet halverwege de tests over te schakelen naar andere drivers.
Zoals eerder vermeld zijn de OC clockspeeds van de kaarten: 1000/1275

De Scores

De onderstaande tabellen zijn gemaakt met behulp van grafiekengenerator van Megaflix die het op zijn beurt weer heeft gebaseerd op het werk van Trew Dan's Benchbakker.

Alle scores zijn gebaseerd op het gemiddelde van 5 runs om eventuele uitschieters af te vlakken.
Cloud Gate
We beginnen met de totale scores van Cloud Gate:

Cloud Gate Total score
5870 @Stock 16738
5870 OC 17440
5970 @Stock 20183
5970 @5870 21069
5970 OC 21667
5970 + 5870 @5870 16x4x 22364
5970 + 5870 @5870 16x16x 23004
5970 + 5870 OC 16x4x 22844
5970 + 5870 OC 16x16x 23108


Zoals te zien in de tabel hierboven voegt een 3e gpu niet heel veel meer toe aan de totale scores.
Interessanter is wellicht het feit dat de OC scores van de 5970+5870 in de 16x/4x pci-e slots respectievelijk lager scoren dan de 5970+5870 @5870 speeds.

Aangezien de CPU in alle tests op 4.7GHz geklokt is verschillen de physics scores dusdanig weinig dat het ook interessant is om de graphics scores met elkaar te vergelijken aangezien in de totale scores ook de "vaste" physics scores worden meegenomen.

Cloud Gate Graphics score
5870 @Stock 30016
5870 OC 33699
5970 @Stock 50639
5970 @5870 58164
5970 OC 64699
5970 + 5870 @5870 16x4x 76034
5970 + 5870 @5870 16x16x 77430
5970 + 5870 OC 16x4x 79130
5970 + 5870 OC 16x16x 80468


Aan deze tabel is te zien dat een 2e gpu goed schaalt met een verbetering van 93% en zelfs 3 gpu's nog een behoorlijk hogere score neer kunnen zetten van ruim 1,5 keer de score van een enkele gpu. Jammer genoeg weet de 3e gpu niet net zo veel toe te voegen als een 2e, maar in mijn ogen zeker geen onaardige schaling als je niet gelijk een compleet nieuwe kaart aan wil/kan schaffen.
Fire Strike
Na de voor mij positieve resultaten van Cloud Gate gaan we verder met Fire Strike, de zwaardere test van 3DMark. Ondanks dat er nog een "Extreem" optie is heb ik er voor gekozen om Fire Strike op "normal" settings te testen.

Fire Strike Total score
5870 @Stock 3330
5870 OC 3778
5970 @Stock 3841
5970 @5870 4501
5970 OC 5027
5970 + 5870 @5870 16x4x 2437
5970 + 5870 @5870 16x16x 2436
5970 + 5870 OC 16x4x 2666
5970 + 5870 OC 16x16x 2729


Zoals de grafiek hierboven laat zijn gaat de schaling van 1 naar 2 gpu's vrij goed, maar zodra er een 3e kaar aan toe wordt gevoegd storten de resultaten volledig in...
Tijdens het testen was me dit al opgevallen en aangezien ik eerst de 16x/4x opstelling heb getest en, zoals later in de post te zien zal zijn, Fire Strike behoorlijk wat geheugen nodig heeft leek het mij aannemelijk dat de 16x/16x opstelling beter zou presteren omdat dan de bandbreedte van de bus mee zou spelen in het "on the fly" laden van nieuwe textures.
Echter tot mijn grote verbazing maakt het bij Fire Strike niets uit in welk pci-e slot de 5870 werd gestoken en daarmee is de beroerde prestatie van 3 gpu's voor mij een raadsel...

Fire Strike Graphics score
5870 @Stock 3427
5870 OC 3923
5970 @Stock 4331
5970 @5870 5213
5970 OC 5875
5970 + 5870 @5870 16x4x 3688
5970 + 5870 @5870 16x16x 3641
5970 + 5870 OC 16x4x 4166
5970 + 5870 OC 16x16x 4318


Ook bij de graphics scores zien we dat 3 gpu's totaal ondermaats presteren. Ook zien we hier dat een 2e gpu in deze test slechts een 50% betere score weet neer te zetten dan een enkele gpu.

Configuraties nader bekeken

In het volgende stuk van de benchmark ga ik wat dieper in op de individuele configuraties.
5870 @Stock
Hier zien we de gemiddelde scores van een enkele 5870 @Stock en daaronder de 3 plaatjes met de system load gedurende 1 test.

Cloud Gate
Score16738
Graphics score30016
Physics score6568
Graphics test 1126,14
Graphics test 2135,18
Physics test20,85





Fire Strike
Score3330
Graphics score3427
Physics score9013
Graphics test 115,47
Graphics test 214,37
Physics test28,61
Combined test7,18





Bij fire strike is goed te zien dat 1GB geheugen per gpu wellicht net te krap voor een schermresolutie van 1080P.
5870 OC
Cloud Gate
Score17440
Graphics score33699
Physics score6489
Graphics test 1140,50
Graphics test 2155,07
Physics test20,60





Fire Strike
Score3778
Graphics score3923
Physics score9001
Graphics test 117,75
Graphics test 216,41
Physics test28,57
Combined test8,192





Zoals te zien zorgt de overclock voor een stabiele increase van 20fps in de Cloud Gate Graphics tests en 2fps in de Fire Strike.
5970 @Stock
Cloud Gate
Score20183
Graphics score50639
Physics score6500
Graphics test 1211,42
Graphics test 2229,68
Physics test20,63





Fire Strike
Score3841
Graphics score4331
Physics score9067
Graphics test 126,37
Graphics test 214,69
Physics test28,78
Combined test6,61





Opmerkelijk aan deze resultaten is dat in de combined test een enkele 5870 het zelfs al beter doet dan een 5970 @Stock... Wellicht opmerkelijker is dat tijdens de combined test zowel de gpu's als de cpu cores niet volledig benut worden. Waarom dit het geval is kan ik niet met zekerheid zeggen, maar gezien het VRam gebruik lijkt het me dat het daarmee te maken heeft, of het heeft te maken met slechte crossfire profiels. Hoe dan ook kan ik geen concrete verklaring geven voor het feit dat het systeem niet volledig belast wordt tijdens deze tests...
5970 @5870
Cloud Gate
Score21069
Graphics score58164
Physics score6519
Graphics test 1242,51
Graphics test 2264,2
Physics test20,69





Fire Strike
Score4501
Graphics score5213
Physics score9075
Graphics test 130,23
Graphics test 218,15
Physics test28,81
Combined test7,54





Hier zien we dat een 5970 @5870 een iets betere prestatie weet neer te zetten dan een enkele 5870 in de combined test, maar erg schrikbarend is het niet met nog geen 1 fps verschil.
5970 OC
Cloud Gate
Score21667
Graphics score64699
Physics score6511
Graphics test 1267,12
Graphics test 2297,07
Physics test20,67





Fire Strike
Score5027
Graphics score5875
Physics score9079
Graphics test 134,57
Graphics test 220,12
Physics test28,82
Combined test8,51





Ook hier zien we een 20-30fps increase in Cloud Gate bij het overclocken van de 5970 ten opzichte van een 5970 @5870. Ook Fire Strike weet van de overclock te profiteren al is het slechts 2-4fps in de Graphics tests en 1fps in de combined test.

Lees verder

Meet the Beast

Door Spekkie88 op woensdag 13 maart 2013 13:02 - Reacties (10)
Categorie: Benchmarks, Views: 4.865

Na het lezen van de volgende review was ik wel benieuwd hoeveel extra performace een HD5870 nog kon toevoegen aan mijn HD5970.

Doel

Het doel deze blog is om iedere week een post te maken waarin ik 1 specifieke benchmark of game zal behandelen. Per post is het de bedoeling de volgende aspecten uit te lichten:
  • HD5870 @ Stock
  • HD5970 @ Stock
  • HD5970 + HD5870 @ Stock (pci-e 16x + 4x)
  • HD5970 + HD5870 @ Stock (pci-e 16x + 16x)
  • HD5870 @ 1000/1275
  • HD5970 @ 1000/1275
  • HD5970 + HD5870 @ 1000/1275 (pci-e 16x + 4x)
  • HD5970 + HD5870 @ 1000/1275 (pci-e 16x + 16x)
De volgende benchmarks staan op de planning:
  • 3Dmark (2013)
  • 3Dmark 11 (zowel 32 als 64-bit)
  • 3Dmark Vantage
  • Heaven 4.0
  • Heaven 2.0
Tevens zal ik de benchmarks met verschillende instellingen testen en uiteraard de verschillende instellingen documenteren.
De volgende games staan op de planning:
  • Metro 2033
  • Crysis
  • Crysis 2
  • Crysis 3
  • Far Cry 3
  • Batlefield 3
  • Tomb Raider 3
Bij de games zullen alle instellingen op max worden gezet behalve Anti-Aliasing. Het is de bedoeling om AA te variŽren om de impact ervan weer te kunnen geven.
Verder zullen voor de geteste games indien mogelijk een (interne) tool gebruikt worden om een vergelijkbaar en representatief beeld te geven van de resultaten.

Systeem

En dan is nu het moment aangebroken voor het systeem overzicht waar ik de tests mee zal uitvoeren:
#ProductPrijsSubtotaal
1AMD FX-8350 Boxed @4.7GHz§ 172,95§ 172,95
1Gigabyte GA-990FXA-UD3§ 114,90§ 114,90
1Corsair Vengeance CMZ16GX3M2A1866C10§ 99,90§ 99,90
1Sapphire HD5970 2GB GDDR5 PCI-E§ 0,-§ 0,-
1Asus EAH5870/2DIS/1GD5/A§ 0,-§ 0,-
1Point of View GeForce GTS450 1024MB GDDR5 PCI-E§ 0,-§ 0,-
1Samsung 830 series 256GB OS§ 195,-§ 195,-
1Western Digital Raptor WD1500ADFD, 150GB Raid 0§ 0,-§ 0,-
1Western Digital Velociraptor WD1500HLFS, 150GB Raid 0§ 0,-§ 0,-
1Club3D Theatron DD§ 0,-§ 0,-
1Iiyama ProLite X2377HDS-B1§ 159,95§ 159,95
1Cooler Master Silent Pro Hybrid 850W§ 168,50§ 168,50
1Samsung SH-222BB Zwart§ 17,09§ 17,09
Bekijk collectie
Importeer producten
Totaal§ 901,69

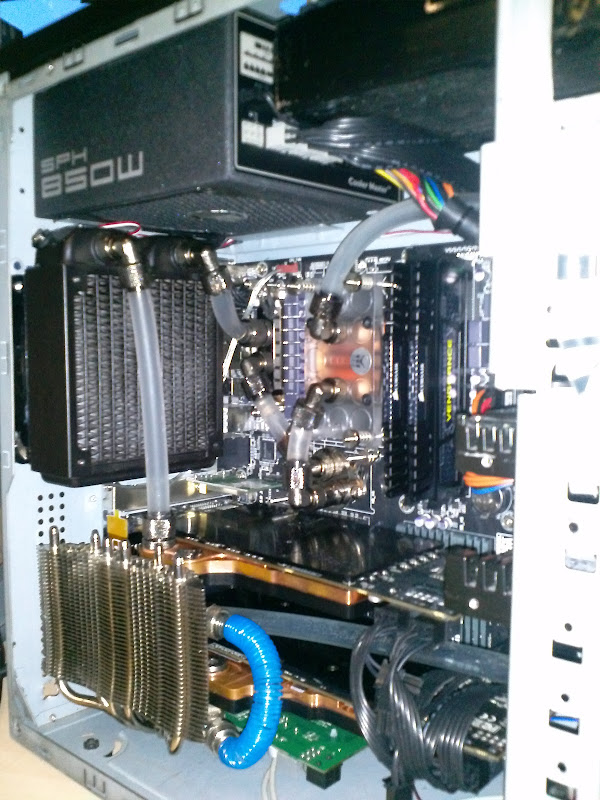

Het hele systeem is watergekoeld op de voeding , GTS450 en de HD5870 na.
De reden dat de HD5870 nog niet watergekoeld is, komt omdat ik op deze manier nog makkelijk kan switchen tussen het 16x en 4x pci-e slot.
De GTS450 is voor dedicated physX en is voorzien van passieve koeling.

Galerij





Heb je nog opmerkingen of benchmark/game verzoeken? Laat het weten!
Ik zal mijn best doen om test requests in te willigen.

Disclaimer:
Om de overclock van de HD5870 te realiseren heb ik de fan control curve aan moeten passen om de kaart koel genoeg te houden. Helaas heeft dit tot gevolg dat mijn systeem is omgedoopt tot stofzuiger... Afhankelijk hoe snel ik dat zat wordt zal ik het waterkoelblok er op monteren wat tot gevolg zal hebben dat ik niet meer zal wisselen tussen het pci-e 16x en 4x slot.
